Rollo del canal principal de las estaciones del certificado 13 del CE que forma la máquina para el acero galvanizado

Rollo del canal principal de las estaciones del certificado 13 del CE que forma la máquina para el acero galvanizado

Técnica principal del rollo que forma la máquina:

1, material de funcionamiento: Grueso de acero galvanizado – 0.27-1m m

2, formando velocidad: 12-15m/min

3, formando pasos: 13 pasos

4, material del rodillo: Proceso de acero fino de Gcr15, diámetro φ120 del trabajo de precisión del rodillo del dato del rodillo

5, material del eje principal: Proceso de acero fino de la modulación de 45

6, rueda de piñón: 45 de alta frecuencia de acero apagan; distancia 25,4. Cantidad: 13pcs

7, poder del motor: 7,5 KILOVATIOS

8, sistema del atajo: Adopta la impulsión de la presión hydráulica, la corta después de formar.

9, poder de la maquinaria eléctrica del sistema hydráulico: 4KW

10, presión del sistema hydráulico: 10Mpa

11, sistema de control del PLC: Marca de Panasonic; La pantalla táctil es marca de huade de Pekín, codificador es marca de Omron del japonés; el inversor es marca de Siemens

12, fila de estante del lugar de trabajo: Estante de acero de 446X199H; Tipo desmontable fila de la placa de pared de lugar de trabajo

13. Dimensión total de la máquina de formación principal: 6000mmX700mmX900m m

14, peso total: 3 toneladas aproximadamente

15. O.N.U-mecanismo de botes giratorios: Capacidad de 3 toneladas del O.N.U-mecanismo de botes giratorios manual

16. la máquina de la prensa de perforación para los agujeros

17. Fuente de alimentación: 380V 50HZ, fase 3

Usos

Remaches metálicos y pista, perno prisionero de acero y pista, perno prisionero de c, corredor de u, pista de u, canal furring, listón del techo del tejado, braguero del tejado, braguero de c, braguero de acero ligero…

Flujo de funcionamiento del canal principal

rollo del De-mecanismo de botes giratorios-→feedingwithguide-→main que forma hacia fuera la tabla funcionada con máquina-→cutting-→

Dibujo del perfil del rollo del canal principal que forma la máquina

Componentes principales

Ventaja para la máquina del canal principal

1. Precio razonable

2. De alta calidad

3. 12 meses de garantía

4. Más de 10 años de experiencia

5. Durable

6. Confiable

Detalles de cada composición:

El cortar

(1) cortando después de formar: Corte la hoja después del rollo que forma a la longitud requerida

(2) cortar el movimiento: La máquina principal para automáticamente y el corte ocurrirá. Después del corte, la máquina principal comenzará automáticamente.

(3) material de la cuchilla: Tratamiento térmico de CR12with

(4) medición de la longitud: Medición automática de la longitud

(5) tolerancia de la longitud: 10m+/- 2m m

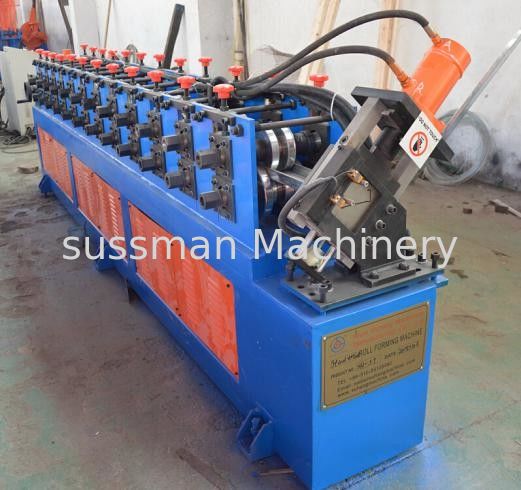

Canal principal que forma imágenes de la máquina
