0.8-1.2mm C63 C75 C100 C150 Máquina de acero ligero para el marco

Máquina de perfilado de acero ligero C63 C75 C100 C150 de 0,8-1,2 mm

Especificaciones principales

Descripción del equipo


Especificaciones principales:
Tamaño 100*41mm
Espesor 0,8-1,2 mm (bobinas galvanizadas G300-G550 y Aluzinc)
Ancho de alimentación 193 mm
Velocidad de producción estándar 300-700 m/h
Velocidad máxima de producción 25 m/min
Motor principal servomotor de 7,5 kw
Fuente de alimentación 380V 50Hz 3 fases o según su solicitud
Estación hidráulica 7,5kw
Capacidad del depósito hidráulico: 100L
Enfriamiento hidráulico: Enfriamiento por ventilador
Presión hidráulica: ajuste por ordenador
Marco y matrices de punzonado: Orificio para tornillo, chaflán, orificio para ranura, corte de brida, orificio para tubería, suspensión, corte
Tolerancia: +- 0,5 mm
Impresora de inyección de tinta: EC-JET
Tamaño de la máquina: 5000*1000*1500mm
Peso: 3000 kg
Color: según su solicitud
Desenrollador: rodamiento de 3 toneladas, desenrollador automático

Software de diseño VERTEX BD
1. La estructura de la pared, el suelo y el tejado se produce automáticamente, lo que ahorra tiempo de diseño.
2. Moldeo 3D automático, asegura un 100% de precisión.
3. Con la función de análisis de proyectos, el software puede calcular la capacidad de carga.
4. Crear mapa 3D de estructura de marco y vista de decoración 3D.
5. Todo el marco del edificio se puede resolver en un dibujo de unidad independiente.
6. Calcular la lista de materiales, incluyendo el acero necesario, las placas, el material de aislamiento térmico, las puertas y ventanas, los tornillos y
otros materiales de coincidencia.
7. Crear los datos procesados, incluyendo la pieza de trabajo marcada, el acoplamiento con el equipo.
8. Cuota de mantenimiento y formación del software.
9. La cuota de mantenimiento y soporte es de 2200,00 USD/año. Es para la actualización del software y opcional.

Descripción del equipo
1). Desenrollador vertical automático de cabezal único: 1 juego
a. Utilizando un diseño de apriete manual, ID de la bobina: 460 mm-520 mm, OD de la bobina: 1400 mm, Carga: 3000 kg
b. Desenrollado automático por conversión de frecuencia
c. Potencia: 2,2KW

2). Marco: Utilizando soldadura de placa de acero, el recocido general para el tratamiento de tensión, para asegurar el uso a largo plazo sin deformación; y
Procesamiento del centro de mecanizado CNC para asegurar la precisión dimensional.

3). Arco: El arco principal es una estructura de caja, la caja es el procesamiento del centro de mecanizado CNC, el arco auxiliar es una estructura independiente.

4). Molde de laminación: Acero para matrices Cr12mov, después de endurecer al vacío HRC60-62 ° para refinar el orificio y el extremo de la cara, acabado de torno CNC
acabado de la superficie del rodillo.

5). Eje principal: Material para acero para herramientas 40Cr, tratamiento térmico de temple y revenido, acabado de rectificado externo

6). Sistema de accionamiento: Servomotor y enlace reductor, entre la rueda con operación de inmersión en aceite de engranaje de diente duro de precisión, para asegurar que el uso de mucho tiempo sin desgaste.

7). Sistema hidráulico
a. Estructura de almacenamiento de energía, ahorro de energía y protección del medio ambiente
b. Componentes hidráulicos: Productos Rexroth de Alemania

8). Molde de punzonado
El material del modelo de matriz se utiliza acero para herramientas S45C, la inserción del molde con acero de alta calidad D2 o SKD11, las piezas del molde con productos de arroz de Japón.
9). Piezas eléctricas

a. Controlador de movimiento y PLC originales importados
b. Componentes de baja tensión de primera clase internacional
10). Impresora de inyección de tinta CNC

a. Configuración de impresora de inyección de tinta electrónica de alta calidad de grado industrial basada en disolventes, escritura de impresión clara y sólida, fácil de
instalar
b. Tintas comunes a base de disolventes, fáciles de comprar y económicas de usar
c. Imprime automáticamente generado por el software de diseño, sin intervención humana
d. Por el sistema de control de producción Frame Mac LGS maker puede añadir cualquier información adicional, como, nombre de la empresa, logotipo, sitios web, etc.

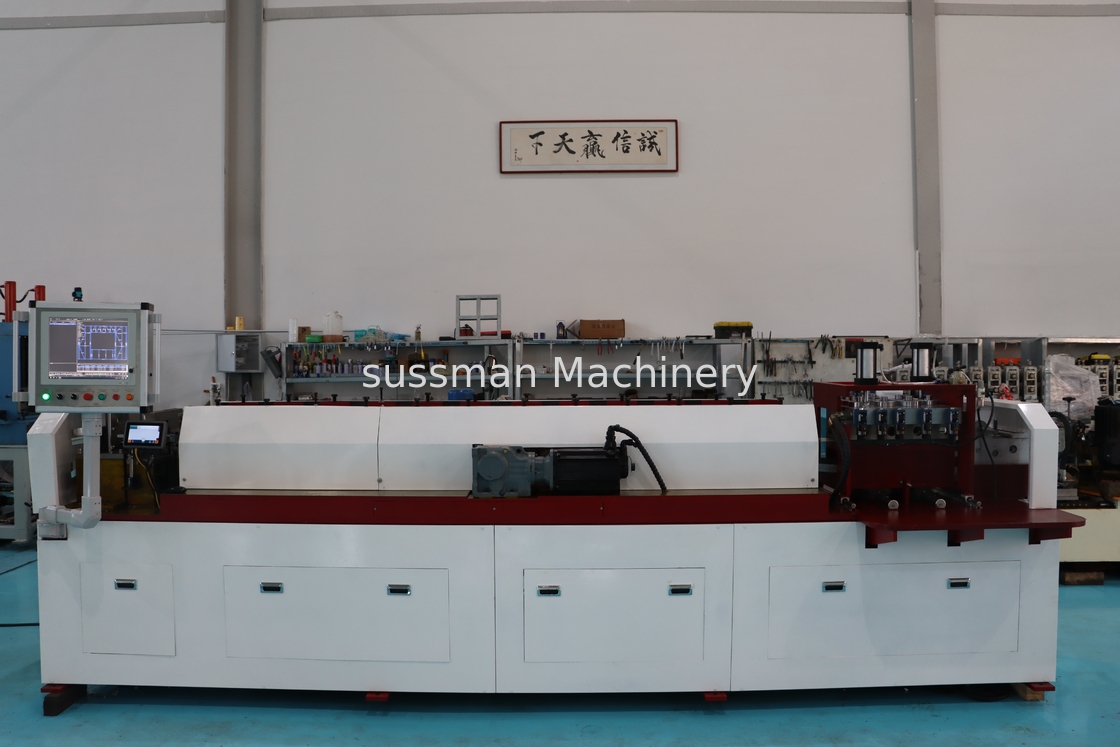

Foto de nuestra máquina

Las aplicaciones de las máquinas LGSF se encuentran principalmente en la industria de la construcción, donde el entramado de acero ligero está ganando popularidad debido a sus numerosas ventajas. Algunas aplicaciones comunes incluyen:

1. Construcción residencial: El entramado de acero ligero se utiliza cada vez más en edificios residenciales, incluyendo casas unifamiliares, casas adosadas y complejos de apartamentos de varios pisos. Las máquinas LGSF pueden producir montantes de pared, cerchas de techo, viguetas de suelo y otros componentes necesarios para estas estructuras.

2. Construcción comercial: Los sistemas LGSF también se utilizan en edificios comerciales como oficinas, escuelas, hospitales y espacios comerciales. Las máquinas LGSF pueden fabricar los componentes de acero necesarios para particiones interiores, paredes exteriores, sistemas de techo y otros elementos estructurales.

3. Construcción modular: El entramado de acero ligero es adecuado para la construcción modular fuera del sitio, donde módulos de construcción enteros se fabrican en una fábrica y luego se transportan al sitio de construcción para su montaje. Las máquinas LGSF juegan un papel crucial en la producción de los componentes de entramado de acero para estos módulos.

4. Renovación y reacondicionamiento: Los sistemas LGSF ofrecen flexibilidad y facilidad de instalación, lo que los hace adecuados para proyectos de renovación y reacondicionamiento. Las máquinas LGSF pueden producir eficientemente componentes de acero personalizados que pueden integrarse fácilmente en las estructuras existentes.

El uso de máquinas LGSF en la construcción ofrece varios beneficios, incluyendo tiempos de construcción más rápidos, ahorro de costes, durabilidad y versatilidad de diseño. Estas máquinas permiten la producción precisa y estandarizada de componentes de acero, asegurando un montaje de alta calidad y preciso en el sitio.
