Intercambio rápido 20m/Min Purlin Roll Forming Machine del canal de la CZ

Rollo rápido de la correa del intercambio del canal completamente automático de la CZ que forma la máquina

El rollo de la correa de la CZ que forma la máquina se utiliza para producir la correa de C y de Z en una máquina.

Ajuste a partir de una forma a la otra, un operador necesita solamente 10 minutos, y el ajuste del tamaño puede ser completamente automático.

Características principales:

1. Esta máquina adopta el estante material con un estilo del paraguas voladizo y de apertura para poner el material sin fuerza dinámica. Puede ajustar el extremo del mandril del tornillo del estante material para caber adentro con el acero de diversas aberturas. Fácil al funcionamiento y a su velocidad de poner los materiales y la máquina mounding principal es en fase.

2. Esta máquina adopta la corrección del nivel de siete Rolls, los cenadores del rollo adoptan 40Cr de acero aleado de alta calidad, hicieron con un tratamiento térmico, y tiene una eficacia perfecta de la corrección llana para desertar el acero de banda.

3. El rodillo de la máquina principal adopta el GCr15 de acero que lleva a la huelga, apenando al recocido, al amortiguamiento, al temple, y al baño en solución de fosfatos de hierro y manganeso, tal proceso del tratamiento térmico. La dureza superficial alcanzó el grado HRC60. Todos los rodillos son hechos por la espuma del control numérico, y éste garantiza la exactitud de los tamaños del rodillo y prolonga su vida laboral.

4. El sistema de la máquina cambiar la especificación usando el anillo de retención del semicírculo para ajustar. Es conveniente que los trabajadores los actúen.

5. La estructura de perforación está de un sistema del alto nivel automáticamente, bajo el control de los ordenadores que se han fijado de antemano, él puede acabar la perforación dondequiera que técnica fácilmente. Qué adopta es el material modelo profesional Cr12 y modelo de enfriamiento, se pegará a las técnicas de enfriamiento automáticas.

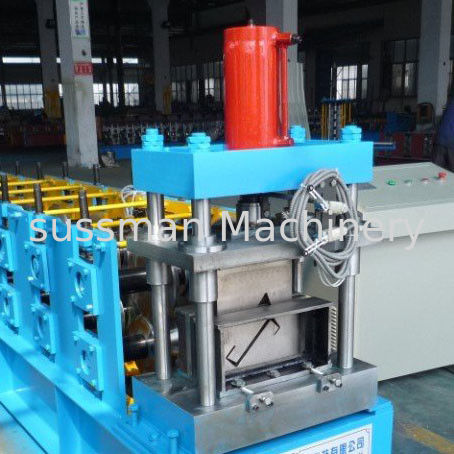

6. El indicador del esquileo es el proceso pasado, que puede cortar cualquier tamaño qué usted quiere inmediatamente y exactamente bajo el control del ordenador. Consiste en el borde flúido de la impulsión, el confectioning, esquilado y el adaptador de la cuchilla. El borde esquilado adopta el acero de frío-perforación del molde que son procesadas por el flujo de proceso estrictamente. Los resultados del corte tienen una buena forma de la cara principal, de los bajos costos, de la alta precisión de los tamaños, del etc. Es la manera más ideal de corte de todas las formas.

Flujo de funcionamiento

Dispositivo-→main de Decoiler-→level que forma la perforación de la máquina-→straightening-→hydraulic — el corte-→ →hydraulic funciona con hacia fuera la tabla

Datos técnicos

• Longitud de la parte principal: Cerca de 8800*1800*1400m m
• Peso de la parte principal: Cerca de 6,5 toneladas
• Voltaje: 380 fase de los herzios 3 de v 50 (como petición del cliente)
• Tipo de capítulo: Marco conmemorativo del arco
• Modo de la impulsión: Cadena
• Material de rodillos: GCr15 apagan HRC 58-60
• Material de ejes: 45# de acero con el temple
• Diámetro de ejes: φ 60 milímetros
• Número de rodillos: 12 rodillos
• Alimentación principal: 11 kilovatios
• Formación de velocidad: 10-15 metros por minuto
• Grueso material: 1.5-2.5 milímetros (modificados para requisitos particulares)
