Rollo de la correa de la CZ que forma la máquina
>
|
|
| Lugar de origen | CHINA |
| Nombre de la marca | Sussman |
| Certificación | SGS.CE.ISO |
| Número de modelo | SM-CP |
Máquina perfiladora de correas CZ hidráulicas intercambiables rápidas Máquina perfiladora de correas CZU de acero galvanizado
| nortenombre | Máquina perfiladora de correas CZU | |
| 1 | Materia prima adecuada | Bobinas de acero PPGI/PPGL/GI/GL |
| 2 | Espesor de la hoja de la bobina | 1,5-3,0 mm |
| 3 | Ancho de la bobina de alimentación | 200-500 mm |
| 4 | Ancho efectivo | 100-300 mm |
| 5 | bajo el marco | 400H-haz |
| 6 | Diámetro del eje del suelo | 76 mm, acero de alta calidad 45#, torneado de acabado, rectificado cilíndrico, con chavetero |
| 7 | Rodillo |
Gcr15 de alto grado, procesado por torno CNC, tratamiento templado y revenido, recubierto de cromo duro 0,05-0,07 mm |
| 8 | Espesor de la placa intermedia | 18 mm |
| 9 | Estaciones de formación | 13 |
| 10 | Tipo de unidad | Por cadena (2,0 pulgadas) |
| 11 | Potencia del motor principal | 15kw con reductor cicloidal, Lichao, Shanghai |
| 12 | Potencia de la estación de bombeo | 5.5kw |
| 13 | Velocidad de formación | Aproximadamente 15 m/min |
| 14 | Corte hidráulico | Controlado por PLC |
| 15 | SOCIEDAD ANÓNIMA | DELTA, TAIWÁN / Mitsubishi, Japón |
| dieciséis | Material de la hoja de corte | Cr12Mov, enfriamiento 58-62 ℃ |
| 17 | Convertidor de frecuencia |
Tiene la ventaja de reducir la velocidad antes de cortar, para garantizar la precisión de la longitud (± 1 mm, mucho mejor que estándar industrial ±3mm). |
Parámetro técnico de la correa C
| No. | Nombre | Unidad | Cantidad |
| 1 | desbobinador | establecer | 1 |
| 2 | Playa de Entrada | establecer | 1 |
| 3 | Máquina principal para perfilado | establecer | 1 |
| 4 | Sistema de Corte | establecer | 1 |
| 5 | puñetazos | establecer | 1 |
| 6 | Tabla de salida | establecer | 1 |
| 7 | Sistema de control (PLC) | establecer | 1 |
| 8 | hidráulico estación | establecer | 1 |
Características principales de la máquina perfiladora de correas C a Z de cambio rápido
1. La máquina automática de correas C/Z adopta el mismo conjunto de equipos para producir varias especificaciones de correas C/Z a través de simples ajustes continuos automáticos y manuales, y no hay necesidad de reemplazar los rodillos formadores al cambiar las especificaciones.El proceso de producción adopta un método de control automático, que puede perforar, cortar y formar automáticamente de acuerdo con los parámetros de entrada, como la longitud de la correa, la distancia del orificio longitudinal y la cantidad.
2. Se puede producir cualquier modelo entre C80-300 y Z120-300, y el grosor de la placa puede ser de 1,5-3,0 mm.Tarda 1 minuto;El cambio de acero en forma de C/Z solo necesita una operación de inversión manual simple, y el cambio entre acero en forma de C y acero en forma de Z se puede realizar en 5 minutos;
4. La operación es simple, reduce la dificultad de operación para los empleados, ahorra tiempo para cambiar modelos y mejora la eficiencia de producción.
5. La máquina de correas tipo CZ se compone de guía, dispositivo de nivelación, 2 dispositivos de perforación hidráulica, dispositivo de corte hidráulico, máquina perfiladora con cambio rápido, sistema de control eléctrico, sistema hidráulico, etc.
Cada parte de la máquina C Purlin
Desbobinador manual 1.3T
Diámetro: 460-520mm expansión.
Capacidad: 3 Toneladas
Ancho máximo de bobina: 500 mm
2. Dispositivo de nivelación
Ponga la materia prima (placa de acero) a través de la playa para fabricar y procesar
El diámetro es de Ø 76 mm, cromo y tratamiento térmico HRC60 para asegurar la superficie lisa.
7 rollos niveladores, 3 rollos arriba y 4 rollos abajo,Puede garantizar que los productos estén limpios, paralelos y que todo sea uniforme.

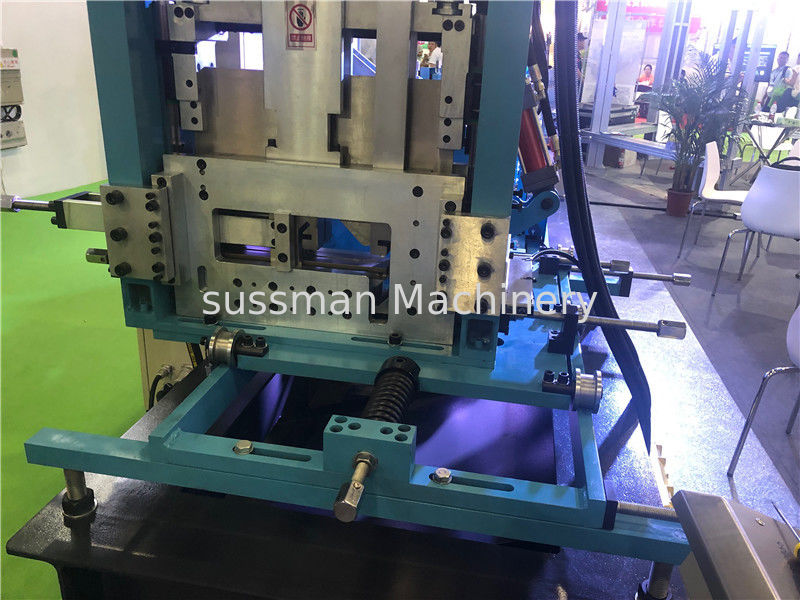

3. Dispositivo de punzonado y corte.
Adopta el accionamiento hidráulico y la ubicación automática para decidir el
dimensionar y cortar los productos objetivo
presión de la estación hidráulica: 20 MPa
Bobina hidráulica: 46#
Componentes: Contiene un juego de cuchillas, un cilindro hidráulico y una cortadora.
material de la cuchilla de corte: acero Cr12 Mov con alto tratamiento
4. Caja de control
(1) Proveedor de energía: 380V, 50 Hz, 3 fases (ajustado con la solicitud)
(2).Panel de control: interruptor tipo botón y pantalla táctil
(3) El idioma en la pantalla táctil: inglés y chino
(4) Medición de longitud y cantidad automáticamente.
(5) Longitud y cantidad controlada por PLC.
(6) La inexactitud de la longitud se puede corregir fácilmente.
