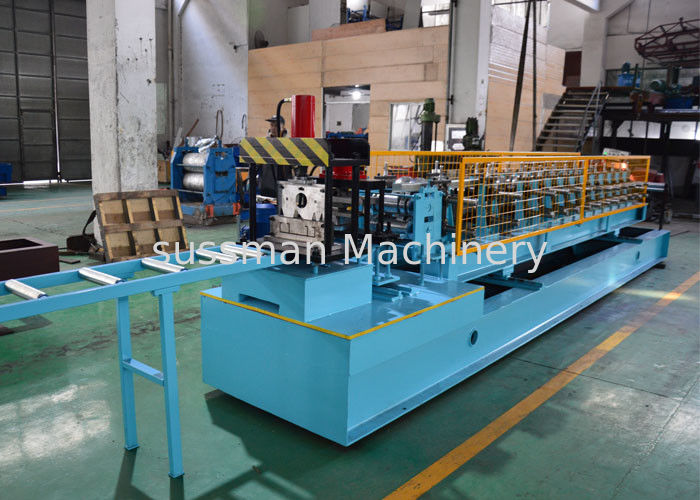

Poste del corte del poste que perfora el rollo de la forma de C que forma la máquina, máquina del marco de acero de C
La máquina de la correa de C acepta el tamaño del puline de C a partir de 80-100 milímetros. Y puede ajustar el tamaño por automáticamente.
Esta máquina de la correa de C es funcionamiento simple y fácil.
Especialmente con coste de los precios bajos. es útil al jefe que es primero comienza a comenzar esta correa de C produciendo negocio.
Material de la bobina |
Grueso material |
1.5-3.0m m |
|
Anchura |
a partir 80m m a 300m m |
De-mecanismo de botes giratorios |
Peso |
3 toneladas |
Formación del sistema |
Velocidad del balanceo |
0-12 m/min |
Estaciones del rodillo |
Cerca de 18 estaciones del rodillo |
|
Material del rodillo |
Acero Gcr15 con el amortiguamiento de 50-55HRC |
|
Material del eje |
Acero 45# |
|
Poder del motor principal |
11KW |
|
Poder hidráulico del corte |
7.5KW |
|
Sistema del corte |
Material del corte |
CR12 con apagan el tratamiento |
Dureza |
HRC58-62 |
|
Tolerancia |
+-1.5mm |
|
Sistema de control eléctrico |
Fuente eléctrica |
380V, 50HZ, 3phase |
Sistema de control |
PLC con la pantalla táctil |
|
Peso |
Cerca de 6 toneladas |
|
Manera de impulsión |
Cadena conducida |
Parámetro técnico de la correa de C
Nombre del equipo |
Cantidad |
uncoiler del manual 3T |
1 sistema |
Rollo que forma la máquina |
1 sistema |
Corte hidráulico |
1 sistema |
Perforación hidráulica |
1 sistema |
Estación hidráulica |
1 sistema |
tablas de 4 mediciones |
1 sistema |
Caja de control |
1 unidad |
Recambios | 1 paquete |
Cada pieza de la máquina de la correa de C
De-mecanismo de botes giratorios del manual 1.3T
1: Diámetro interno de la bobina: 450-520m m
2: Hacia fuera diámetro: 1200 milímetros
3: Anchura máxima de la bobina: 500m m
4: Capacidad de carga máxima: 3000kg
2. Perforando y cortando el dispositivo
1: Poder del corte por hidráulico, 7.5KW
2: Presión de funcionamiento hidráulica: 20Mpa
3: El cortar después de formar: Corte la hoja después
ruede la formación a la longitud requerida
4: Material de la cuchilla: Cr12Mov con calor
tratamiento 58-60°
5: Medición de la longitud: Codificador automático
longitud que mide, marca: Omron
6: Tolerancia de la longitud: 3000mm+/- 1.5m m
caja 4.Control
(1) proveedor del poder: 380V, 50 herzios, 3Phase (ajustado con el requestment)
(2) medida de la longitud y de la cantidad automáticamente.
(3) longitud y cantidad controladas por el PLC.
(4) la inexactitud de la longitud se puede enmendar fácilmente.
(5). Panel de control: Botón-tipo interruptor y pantalla táctil
(6) la lengua en la pantalla táctil: Inglés y chino
Si hay algunas otras máquinas modificadas para requisitos particulares que usted está interesado adentro, éntrenos en contacto con por favor para la discusión adicional. Le proporcionaremos para la solución más conveniente de la máquina para su mercado.
Éntrenos en contacto con en cualquier momento
