Rollo del panel del tejado del metal de PPGI 0.3-0.8MM R101 que forma la máquina
1. Parámetro técnico
|
Material de la bobina
|
Espesor del material
|
0,3-0,8 mm PPGI Color acero, acero galvanizado
|
|
Ancho del material
|
1220mm o como perfil
|
|
MÁQUINA DE ROLLO
|
Estructura del marco
|
marco 350H
|
|
Estación de rodillos
|
Alrededor de 24 estaciones de rodillos
|
|
Eje del rodillo
|
76 mm 45 # acero sólido, precisión
|
|
Material del eje
|
45# Acero Sólido, Precisión
|
|
Información del rodillo.
|
Acero 45# endurecido cromado
|
|
Transmisión
|
Cadena de 1 pulgada
|
|
Potencia del motor
|
7,5 KW
|
|
Velocidad de salida
|
Aproximadamente 0-12 m/min
|
|
CORTE
|
Tipo de corte
|
Hidráulico Automático
|
|
Hoja de corte
|
Cr12Mov, dureza 60-62 ℃
|
|
HIDRÁULICO
SISTEMA
|
Instalación
|
Interior, fácil de operar.
|
|
Motor de bomba
|
4kW
|
|
COMPUTADORA
SISTEMA
|
Control eléctrico
|
SOCIEDAD ANÓNIMA
|
|
Control de longitud
|
Codificador Omron
|
|
Tolerancia de longitud
|
±1,5 mm
|
|
Pantalla táctil
|
Famoso internacional
|
2. Lista de máquinas
|
Desenrollador pasivo 5 T
|
1 juego
|
|
película plástica
|
1 juego
|
|
Dispositivo de precorte manual
|
1 juego
|
|
Máquina formadora de rollos principal
|
1 juego
|
|
cortadora hidraulica
|
1 juego
|
|
Caja de control PLC
|
1 unidad
|
|
Estación hidráulica
|
1 unidad
|
|
Tabla de salida pasiva
|
2 unidades
|
|
Cubierta de seguridad
|
1 unidad
|
3. Dibujo del perfil de la máquina techadora.
Es un perfil nervado de configuración trapezoidal fabricado en planta mediante laminadora estacionaria a partir de un rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, diseñado para ser utilizado como tapa de fijación vista.
La chapa ondulada R72 es un laminado de acero que tiene un perfil trapezoidal que se adapta a infinidad de construcciones y puede funcionar tanto en cubierta como en muros y vallas.
La chapa R101 es un perfil nervado rectangular que ofrece gran resistencia estructural; Por su perfil trapezoidal se utiliza como tapa vista de fijación y fachadas y rodapiés. Dentro de nuestra gama de láminas de acero corrugado, la R101 es quizás la más vendida, ya que se puede adaptar a un sin fin de edificaciones, entre las aplicaciones en las que se puede utilizar la lámina corrugada R101 se encuentran: Naves comerciales e industriales, bodegas, centros comerciales, instalaciones deportivas, gimnasios, graneros, fábricas y más.
4. Aplicaciones
Paredes, techos y faldones de naves industriales, bodegas y construcciones en general.
Poder cubriente de 1008 mm. (39,685 pulgadas)
Peralte: 2,46 cm (0,9685 pulgadas)
Materiales: Acero Galvanizado, Acero Pintro, Aluminio e Inoxidable.
Longitudes: mínima 2,44m y máxima 12m para facilitar el transporte.
Lamina corrugada, lamina rectangular, lamina corrugada, lamina R101, lamina galvanizada, lamina pintro, lamina lisa, lamina zintro, lamina ternium, lamina galvasid, villacero y ternium.

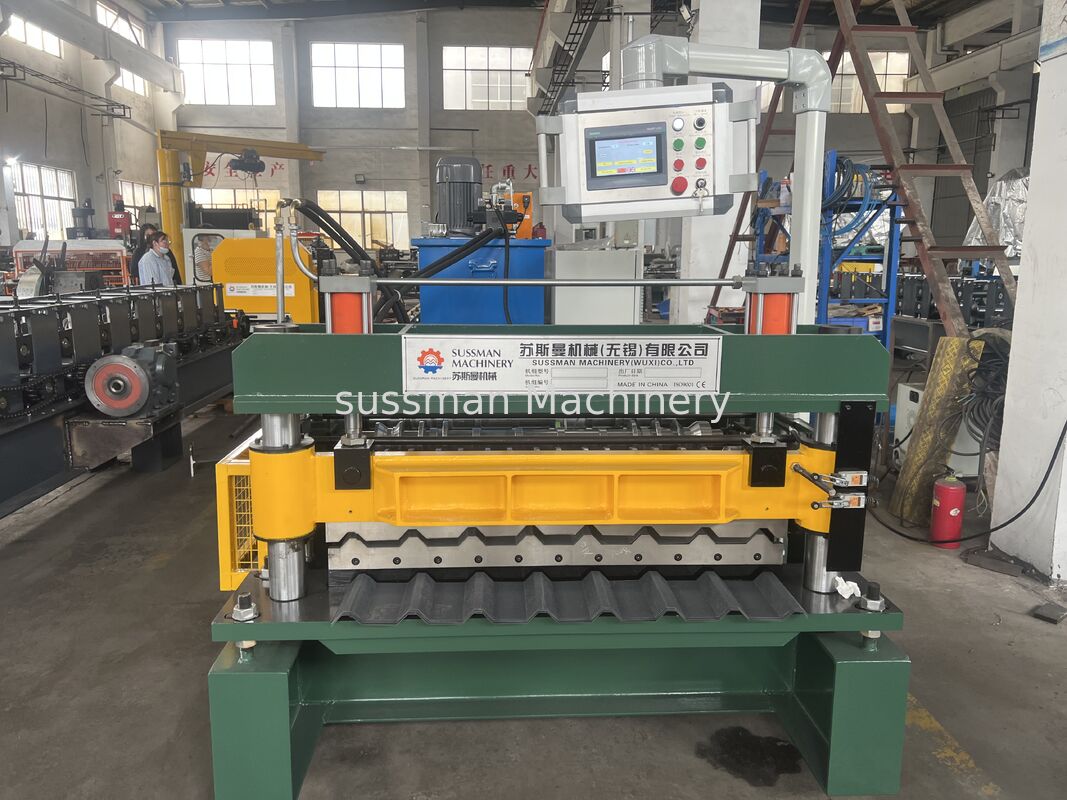

5. Foto de la máquina para techar
