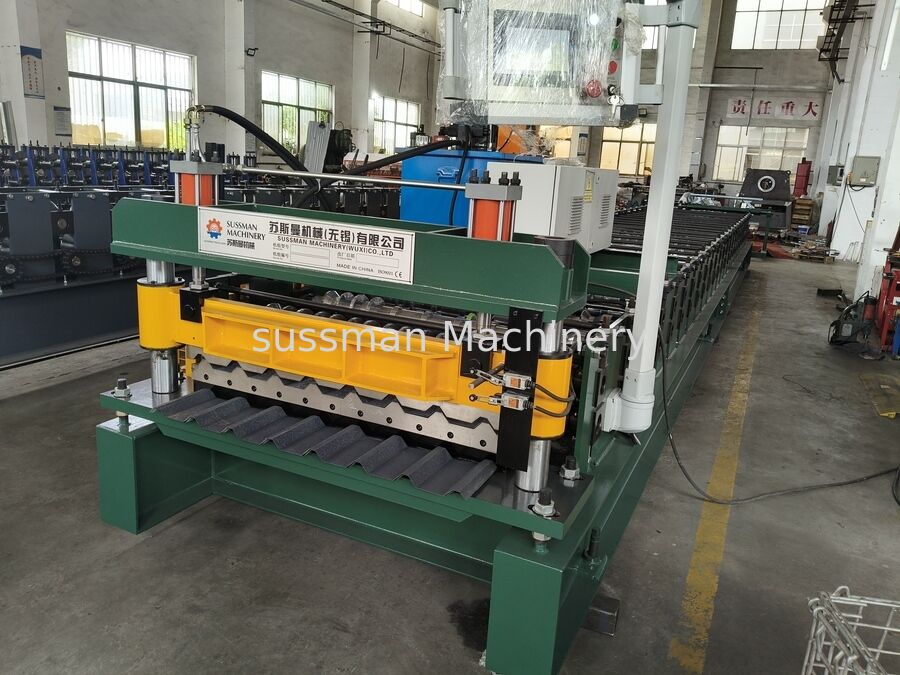

Rollo popular de la hoja del tejado de Lámina Acanalada R101 del calibre 26 de México que forma la máquina con la impulsión de cadena
Descripción general
LaLámina Acanalada R-101es un perfil de acero o policarbonato con forma trapezoidal, ampliamente utilizado en la construcción industrial y residencial. Su denominación "R-101" hace referencia a suancho útil de cobertura, que es de101 centímetros (1,01 metros), lo que la convierte en una opción eficiente para cubrir grandes superficies con menor cantidad de piezas.
Parámetro técnico:
Velocidad de rodamiento: 0-10 m/min
Ancho de alimentación: 1219 mm
Espesor de la chapa de acero: chapa galvanizada de 0,3-0,8 mm
Sistema de control:PLC
Estaciones de rodillos: alrededor de 24 estaciones
Material del rodillo: acero forjado 45#, recubierto con cromo
Material y diámetro del eje: ￠75 mm, el material es acero forjado 45#, cromado con enfriamiento
Potencia del motor: motor principal de 7,5 kw
Potencia hidráulica: 4kw
Presión hidráulica: 12Mpa
Tolerancia:+1,5 mm
Proveedor de energía: 220V o 480V
Manera de conducir: cadena
Lista de máquinas
| Lista de máquinas |
Desenrollador manual de 5 toneladas |
1 juego |
| Máquina formadora de rollos principal |
1 juego |
| Caja de control PLC |
1 unidad |
| Estación hidráulica |
1 unidad |
| Cubierta de seguridad |
1 juego |
| Piezas de repuesto |
1 juego |
wflujo de trabajo
Dibujo De Perfil
-
Ancho útil:101 centímetros
-
Ancho total:Aproximadamente 110 cm.
-
Altura de la onda (peralte):Aproximadamente 3,5 cm.
-
Paso entre ondas:Aproximadamente 14,5 cm.
Aplicaciones principales
Gracias a su gran ancho útil y su perfil trapezoidal resistente, la lámina R-101 se utiliza combinada en:
-
Cubiertas y techos de naves industriales y bodegas.
-
Cerramentos laterales y fachadas de edificios comerciales.
-
Coberturas para áreas deportivas y estacionamientos.
-
Techos de viviendaen zonas donde se requiere una buena evacuación de agua de lluvia.
Ventajas destacadas
-
-
Mayor cobertura por pieza,lo que reduce el número de juntas y el tiempo de instalación.
-
Excelente relación resistencia-peso,permitiendo mayores luces entre apoyos.
-
Compatibilidad con sistemas de aislamiento térmico y acústico.(panel sándwich).
-
fácil mantenimientoy larga vida útil, especialmente en versiones galvanizadas o pintadas.
