Máquina formadora de rollos para panel de techo de lámina R101 R72 de calibre 22 a 32, popular en el mercado mexicano
1. Parámetros técnicos de la máquina para techos
|
Material de la bobina
|
Material
|
Acero de color PPGI, acero galvanizado
|
|
Espesor del material
|
0.3-0.8mm |
|
MÁQUINA DE ROLLOS
|
Estructura del marco
|
Marco 350H
|
|
Estación de rodillos
|
Aproximadamente 24 estaciones de rodillos
|
|
Eje del rodillo
|
Sólido de acero 45# de 76 mm, precisión
|
|
Material del eje
|
Sólido de acero 45#, precisión
|
|
Información del rodillo.
|
Acero 45# endurecido cromado
|
|
Transmisión
|
Cadena de 1 pulgada
|
|
Potencia del motor
|
7.5KW
|
|
Velocidad de salida
|
Aproximadamente 12-15m/min
|
|
CORTE
|
Tipo de corte
|
Hidráulico automático
|
|
Hoja de corte
|
Cr12Mov, dureza 60-62℃
|
|
HIDRÁULICO
SISTEMA
|
Instalación
|
interior, fácil de operar
|
|
Motor de bomba
|
4KW
|
|
CONTROL
SISTEMA
|
Control eléctrico
|
PLC con pantalla táctil
|
|
Control de longitud
|
Codificador Omron
|
|
Tolerancia de longitud
|
±1.5mm
|
2. Lista de máquinas para techos
|
Desenrollador pasivo de 5 toneladas
|
1 juego
|
|
Dispositivo de película plástica
|
1 juego
|
|
Pre-corte manual (opcional)
|
1 juego
|
|
Máquina formadora de rollos principal
|
1 juego
|
|
Máquina de corte hidráulica
|
1 juego
|
|
Caja de control PLC
|
1 unidad
|
|
Estación hidráulica
|
1 unidad
|
|
Mesa de salida pasiva
|
2 unidades
|
|
Cubierta de seguridad
|
1 unidad
|
3. Dibujo del perfil de la máquina para techos
Es un perfil acanalado con configuración trapezoidal fabricado en planta mediante una máquina de laminación estacionaria a partir de un rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro, diseñado para ser utilizado como cubierta de fijación expuesta.
La lámina corrugada R72 es una lámina de acero que tiene un perfil trapezoidal que se adapta a una infinidad de construcciones y puede funcionar tanto en techos como en paredes y cercas.
La lámina R101 es un perfil acanalado rectangular que ofrece gran resistencia estructural; Debido a su perfil trapezoidal, se utiliza como cubierta de fijación expuesta y fachadas y zócalos. Dentro de nuestra gama de láminas de acero corrugado, la R101 es quizás la más vendida, ya que se puede adaptar a un número ilimitado de edificios, entre las aplicaciones en las que se puede utilizar la lámina corrugada R101 se encuentran: Naves comerciales e industriales, almacenes, centros comerciales, instalaciones deportivas, gimnasios, graneros, fábricas y más.
5. Aplicaciones
Paredes, techos y faldones de naves industriales, almacenes y construcciones en general.
Muros.
Cubiertas.
Faldones de naves industriales.
Bodegas.
Construcción en general.

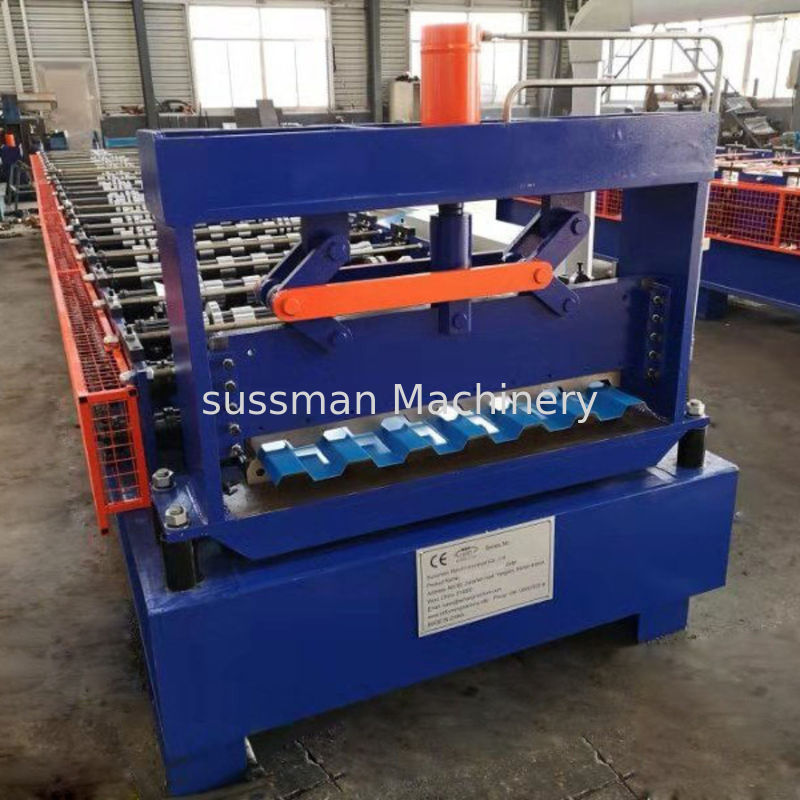

5. Foto de la máquina para techos
