1.5-2.0 mm Máquina automática de moldeado de vigas de estante

Rollo automático del haz de la caja del haz del tormento de 1.5-2.0m m que forma la máquina

La máquina perfiladora de vigas de caja está desarrollada para producir la viga, se fija entre el poste vertical del bastidor

Normalmente tiene dos tipos: 1) ambas vigas C se laminan en una máquina perfiladora y luego se unen en una formadora de rodillos combinada para obtener una viga tipo cajón;

2) una viga se forma en una máquina perfiladora directamente para obtener una viga tipo caja.

El equipo consta de un desenrollador hidráulico, una máquina perfiladora, una sección de corte servo-siguiente, una máquina automática invertida, una máquina plegadora y un sistema de control eléctrico, etc.


Especificaciones principales de la máquina de vigas en rack

1. Material de placa adecuado: acero negro de 1,2 a 2 mm de espesor.

2. Velocidad de formación: 0~15M/Min

3. Máquina formadora: alrededor de 19 estaciones+5 estaciones

4. Material del rodillo: Gcr15, Quench HRC58-62 cromado

5. Material del eje: acero avanzado 45# (diámetro: 76 mm), refinado térmico

6. Sistema impulsado: impulsado por caja de cambios

7. Alimentación principal con reductor: 7,5*2KW

8. Corte: Corte con sierra volante

9. Toda la máquina está controlada por una computadora-PLC industrial.

10 PLC, idioma inglés y chino

11. Pantalla táctil: Japón

12. Codificador: Omron, Japón

13. Piezas eléctricas--Schneider

Componentes de la máquina de vigas en rack



Flujo de trabajo de la máquina de vigas de cremallera

Desenrollador hidráulico-- máquina formadora de rollos --->dispositivo de corte --->Auto invertido--> máquina plegada-Mesa de salida


Referencia de perfil de viga de rack

En el sistema de estanterías para paletas de almacén, podemos fabricar más máquinas como la máquina perfiladora de vigas escalonadas, la máquina perfiladora de estantes verticales y la máquina perfiladora de paneles de estante (placa de caja), etc.

Piezas incluidas de la máquina perfiladora

1. Desenrollador hidráulico de 3 toneladas

Diámetro: expansión de 460-520 mm.

Expansión: hidráulica

Capacidad: 3000kg por mandril

Ancho máximo de la bobina: 500 mm

Freno de tensión de arrastre con válvula de ajuste de tensión de freno variable

2. Máquina formadora de rollos principal

3. Corte: sierra con moscacorte

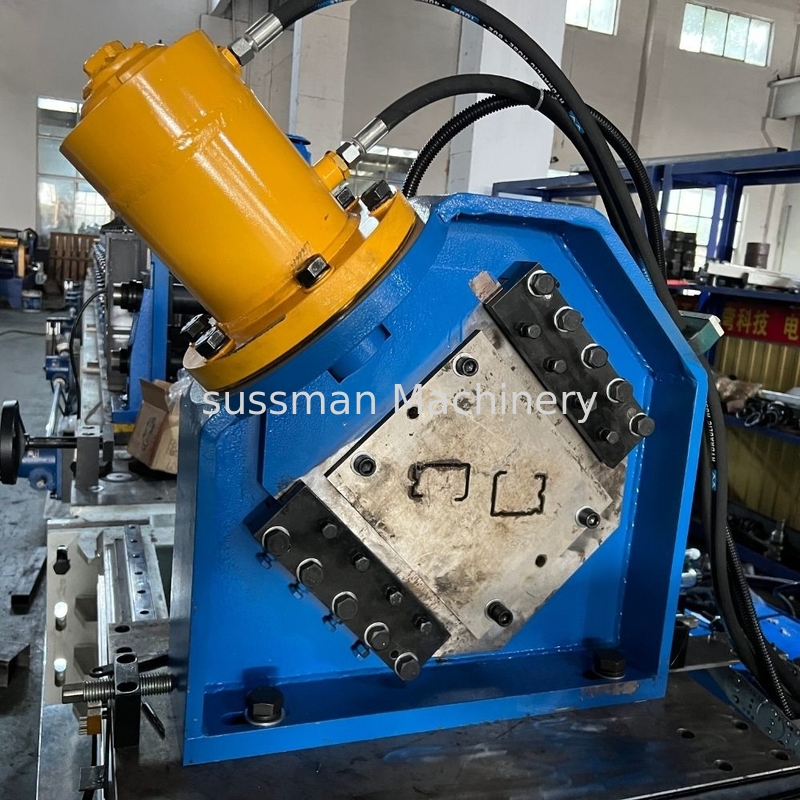

Corte después del formado: corte la hoja después del perfilado a la longitud requerida, corte con sierra volante

Movimiento de corte: La máquina principal corta automáticamente y el cortador se moverá sobre los rieles guía hacia adelante y hacia atrás sin parar.

Medición de longitud: medición automática de longitud

Tolerancia de longitud: 6 m+/- 0,5 mm


4. Dispositivo automático al revés

Mantenimiento y servicio de la máquina.

El mantenimiento diario con cuidado meticuloso juega un papel importante en la extensión del tiempo de operación de los equipos y la calidad del laminado. Por lo tanto, haga las siguientes cosas en su día a día.

1. El tanque hidráulico debe llenarse con aceite hidráulico 32# o 46# antes de usarlo. La cantidad de aceite está sujeta a la marca de aceite.
2. Agregue y aplique lubricante con frecuencia en las partes exteriores. (Como cadena motriz, tijeras, engranajes, rodillos,)
3. Limpie el polvo de la superficie del rodillo con frecuencia y trabaje especialmente en el exterior. Si no lo usas durante mucho tiempo, debes embadurnar
máquina y lubricante en la superficie del rodillo y deberá limpiarlo la próxima vez que lo use.
4. Si el equipo no se utiliza durante mucho tiempo, debe utilizar un paño de plástico u otros artículos para cubrirlo y tener cuidado de evitarlo.
lluvia y humedad, especialmente caja de control eléctrico
5. El dispositivo de corte debe agregar lubricante a los lugares donde se necesita lubricante según la solicitud.
6. Por lo general, mire la estación hidráulica y la cantidad de aceite de la máquina de desaceleración; debe agregar a tiempo cuando la cantidad de aceite
escasez
7. Se debe garantizar que los componentes eléctricos funcionen en un ambiente seco, como húmedo. La lluvia debería seguir actuando después del secado.
