Rollo de acero inoxidable del camión de 10*10m m 14*10m m U que forma la máquina con el servo después del corte
1. Parámetro técnico
1
|
Materia prima
|
Tipo
|
Acero inoxidable |
Grueso
|
0.3-0.6m m
|
||
2
|
Decoiler
|
Operación
|
Manual hidráulico para la opción
|
Capacidad de peso
|
3T
|
||
3
|
Cuerpo principal
|
Estación del rodillo
|
15 rodillos
|
Diámetro del eje
|
60m m
|
||
Material de rodillos
|
Gcr15 | ||
Material del eje
|
45# de acero con el cromo 0.05m m
|
||
Transmisión
|
Engranaje o cadena
|
||
4
|
Cortador
|
Actúe
|
Tipo hidráulico/manual automático
|
Material de la cuchilla
|
Cr12MOV
|
||
5
|
Poder
|
Motor de la bomba para el cortador
|
4KW
|
Motor principal
|
5.5KW
|
||
Voltaje
|
fase de 380V 50Hz 3
|
||
6
|
|
Caja eléctrica
|
Sistema de control del PLC, inversor
|
Lengua
|
Inglés/chino
|
||
7
|
Velocidad
|
0-10M/min
|
Se compone del passived-decoiler, sistema de alimentación, rollo que forma la máquina, cortadora hidráulica, tabla de la colección, sistema de control eléctrico.
S.N | Nombre del equipo |
Cantidad |
1 | O.N.U-mecanismo de botes giratorios manual 3T |
1 sistema |
2 | Dispositivo de la alimentación y de la guía |
1 sistema |
3 | Rollo principal que forma la máquina |
1 sistema |
4 | Dispositivo que corta hidráulico |
1 sistema |
5 | Sistema de control |
1 sistema |
6 | Hacia fuera tablas |
2 sistemas |
7 | Recambios |
paquetes 1 |
3.Profiles de productos
4. Descripción componente de la máquina detallada
3T Uncoiler manual
1 diámetro interno: 460-520m m
2 anchuras de acero de la bobina: 100-200m m
Colocación de 3 bobinas en el tenedor de la bobina: alzamiento hidráulico
4 velocidades de trabajo: ajustable

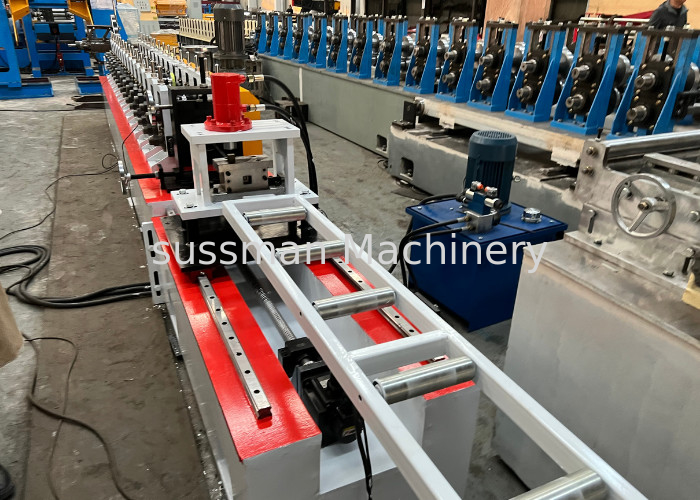

Rollo principal que forma la máquina
Para guardar la forma y la precisión del producto, adopta soldado con autógena
la estructura de la hoja, impulsión del reductor del motor, transmisión de cadena, rodillo era
cromado que puede mantener la superficie de la placa que moldea lisa
Manera que corta hidráulica
(1) cortar el movimiento: Las paradas principales de la máquina y entonces cortar automáticamente. Después del corte, la máquina principal recomienza automáticamente.
(2) material de la cuchilla: CR12MOV con el tratamiento térmico
(3) medición de la longitud: Automáticamente
(4) tolerancia de la longitud: + 1,0milímetros
(5) para conseguir los perfiles perfectos, recomendamos el corte hidráulico del poste cambiando los moldes que cortan. Es fácil actuar.
Caja de control
PLC, transductor, panel táctil para asegurar velocidad con estabilidad, precisión y curso de la vida adoptados.
(1) proveedor del poder: 380V, 50 herzios, fase 3 (ajustada con el requestment)
(2) medida de la longitud y de la cantidad automáticamente;
(3) longitud y cantidad controladas por el PLC
(4) la inexactitud de la longitud se puede enmendar fácilmente.
(5) panel de control: Botón-tipo interruptor y pantalla táctil
(6) la lengua en la pantalla táctil: Inglés y chino
(7) unidad de longitud: milímetro (encendido (con.) el panel de control)
