Datos del producto:
|
| Material: grueso: | acero galvanizado 1.5-2.5m m | Poder del motor principal: | 18.5kw |
|---|---|---|---|
| Poder hidráulico de la estación: | 4KW | El cortar: | Cr12mov que corta hidráulico |
| Material del eje: | Acero avanzado 45# | Sistema de control: | PLC Panasonic con la pantalla táctil |
| Decoiler: | Decoiler hidráulico | Sistema de perforación: | Prensa de perforación |
| Alta luz: | canal ranurado que hace la máquina,Canal hidráulico de Decoiler que hace la máquina,12m/min ranuró la prensa de batir del canal |
||

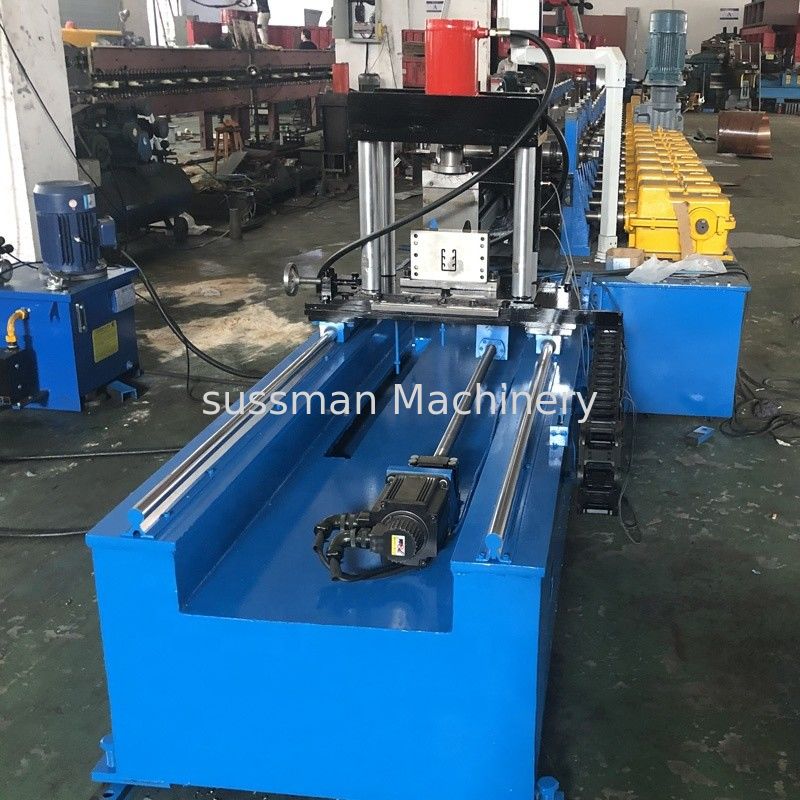

el puntal hidráulico de 1.5-2.5m m Decoiler ranuró el canal que hacía la máquina
1. Parámetro técnico del canal solar del puntal
| Especificaciones de la máquina | |
|---|---|
| Peso | Sobre 10000kgs |
| Tamaño | Los cerca de 20m el x 1.0m el x 1.0m (altura de la anchura x de la longitud x) |
| Color | Color principal: azul |
| Color de cuidado: amarillo | |
| Materia prima conveniente | |
| Material | Acero galvanizado |
| Grueso | 1.5-2.5m m |
| Fuerza de producción | 235Mpa |
| Parámetros técnicos principales | |
| Cantidad de formar estaciones de los rodillos | 18-20 |
| Diámetro de formar los ejes de rodillos | 75m m |
| Velocidad de trabajo | 8-12m/min |
| Formación del material de los rodillos | Acero del molde Gr15, con el tratamiento apagado |
| Material del cortador | Acero del molde CR12, con el tratamiento apagado |
| Sistema que controla | PLC y convertidor |
| Requisito de Electric Power | Poder del motor principal: cerca de 22 kilovatios |
| Estación hidráulica | Motor 5.5kw |
2. Componentes solares de la máquina del canal del puntal
El rollo fotovoltaico solar del puntal que forma la máquina puede producir varios forma productos como perfil.
El diverso tamaño del canal es ajustado por los espaciadores entre los rodillos ascendentes y ascendentes. Porque el diseño de estos espaciadores es semi-círculo, entonces la junta dos junta, así que al ajustar, no necesitan quitar los rodillos, él es muy fáciles y especificación del cambio de convenient.when diversa, necesita cambiar el molde del corte.
No. |
Tamaño | Grueso |
Tratamiento superficial |
||
| milímetro | Pulgada | Grueso | Indicador | ||
| 41x21 | 1-5/8x13/16” | 1,0, 1,5, 2,0, 2,5, 2.75.3.0 | 19,16,14,12 | HDG, PÁGINA, PC | |
| B | 41x22 | 1-5/8x7/8” | 1,0, 1,5, 2,0, 2,5, 2.75.3.0 | 19,16,14,12 | HDG, PÁGINA, PC |
| C | 41x25 | 1-5/8x1” | 1,0, 1,5, 2,0, 2,5, 2.75.3.0 | 19,16,14,12 | HDG, PÁGINA, PC |
| D | 41x41 | 1-5/8x1-5/8” | 1,0, 1,5, 2,0, 2,5, 2.75.3.0 | 19,16,14,12 | HDG, PÁGINA, PC |
| E | 41x62 | 1-5/8x27/16” | 1,0, 1,5, 2,0, 2,5, 2.75.3.0 | 19,16,14,12 | HDG, PÁGINA, PC |
| F | 41x82 | 1-5/8x3-1/4” | 1,0, 1,5, 2,0, 2,5, 2.75.3.0 | 19,16,14,12 | HDG, PÁGINA, PC |
| S.N | Nombre del equipo | Cantidad |
| 1 | O.N.U-mecanismo de botes giratorios eléctrico 3T | 1 sistema |
| 2 | Guía de alimentación | 1 sistema |
| 3 | Rollo principal que forma la máquina | 1 unidad |
| 4 | Rollo principal que forma la máquina | 1 sistema |
| 5 | Corte hidráulico | 1 sistema |
| 6 | caja de control | 1 sistema |
| 7 | Hacia fuera tablas | 2 unidades |
4. uso solar del canal del puntal
1.These incluyen los tubos, alambre eléctrico y de los datos, los sistemas mecánicos tales como ventilación, aire acondicionado, y otros sistemas mecánicos.
el canal 2.Strut también se utiliza para otros usos que requieran un marco fuerte, tal como bancos de trabajo, sistemas que dejan de lado, estantes de equipo, etc. S
el panel del marco 3.Solar se utiliza para montar, para apoyar, para apoyar, y conecta cargas estructurales ligeras en la construcción de edificios.
Dibujo del perfil
Disposición de la máquina
