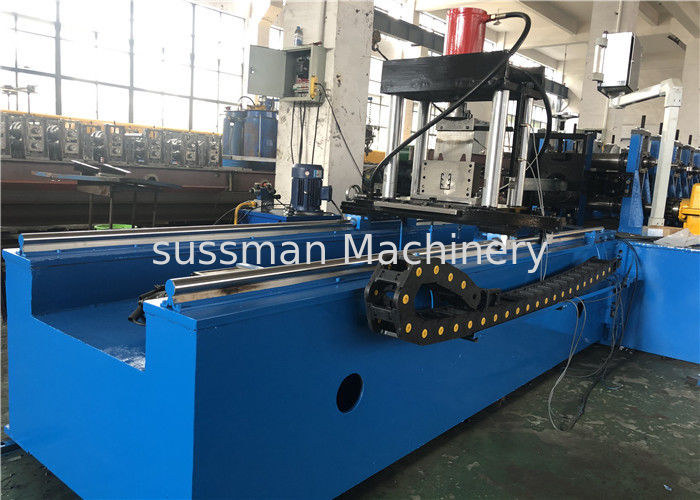

Rollo solar de acero del canal del puntal Gcr15 que forma la máquina con el servo después del corte
1. Parámetro técnico del canal solar del puntal
grueso 1.Forming: 1.5-2.5m m, galvanizaron la producción strength≤G250MPa de las bobinas
2.working línea velocidad: 8-15M/min (no incluir tiempo de parada que corta y de perforación)
velocidad 3.Max: 9-10M/min incluyen tiempo de parada que corta y de perforación
estaciones 4.roller: rodillo principal de cerca de 19 estaciones
5.material del rodillo: el llevar de acero, apagando el tratamiento.
6.material del eje principal: Acero fino de Gcr15#
7.diameter del eje principal: ¢75mm
poder del motor 8.main: 18.5kW
poder 9.motor de la estación hidráulica: 4KW
presión de la estación 10.hydraulic: 12MPa
sistema de control 11.electric: la línea entera adoptó el control del PLC, PLC de Panasonic
tipo 12.cutting: impulsión hidráulica, corte después de formar
13.material de la cuchilla de corte: Cr12Mov, apagando proceso
manera 14.Drive: Impulsión de la caja de cambios
2. Componentes solares de la máquina del canal del puntal
El rollo fotovoltaico solar del puntal que forma la máquina puede producir varios forma productos como perfil.
El diverso tamaño del canal es ajustado por los espaciadores entre los rodillos ascendentes y ascendentes. Porque el diseño de estos espaciadores es semi-círculo, entonces la junta dos junta, así que al ajustar, no necesitan quitar los rodillos, él es muy fáciles y especificación del cambio de convenient.when diversa, necesita cambiar el molde del corte.
| S.N |
Nombre del equipo |
Cantidad |
| 1 |
O.N.U-mecanismo de botes giratorios eléctrico 3T |
1 sistema |
| 2 |
Guía de alimentación |
1 sistema |
| 3 |
Rollo principal que forma la máquina |
1 unidad |
| 4 |
Rollo principal que forma la máquina |
1 sistema |
| 5 |
Corte hidráulico |
1 sistema |
| 6 |
caja de control |
1 sistema |
| 7 |
Hacia fuera tablas |
2 unidades |
.
modelos 3.Main
No. |
Tamaño |
Grueso |
Tratamiento superficial
|
| milímetro |
Pulgada |
Grueso |
Indicador |
|
41x21 |
1-5/8x13/16” |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PÁGINA, PC |
| B |
41x22 |
1-5/8x7/8” |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PÁGINA, PC |
| C |
41x25 |
1-5/8x1” |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PÁGINA, PC |
| D |
41x41 |
1-5/8x1-5/8” |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PÁGINA, PC |
| E |
41x62 |
1-5/8x27/16” |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PÁGINA, PC |
| F |
41x82 |
1-5/8x3-1/4” |
1,0, 1,5, 2,0, 2,5, 2.75.3.0 |
19,16,14,12 |
HDG, PÁGINA, PC |
4. uso solar del canal del puntal
el panel del marco 1.Solar se utiliza para montar, para apoyar, para apoyar, y conecta cargas estructurales ligeras en la construcción de edificios.
2.These incluyen los tubos, alambre eléctrico y de los datos, los sistemas mecánicos tales como ventilación, aire acondicionado, y otros sistemas mecánicos.
el canal 3.Strut también se utiliza para otros usos que requieran un marco fuerte, tal como bancos de trabajo, sistemas que dejan de lado, estantes de equipo, etc. hicieron especialmente los zócalos estén disponibles apretar nueces; pernos etc.
