Hojas corrugadas R-72 y R-101 perfiles en calibres de 22 a 32 Roof Panel Roll Forming Machine
1Parámetro técnico de la máquina de techado de zinc
|
Material de las bobinas
|
espesor del material
|
0.3-0.8 mm PPGI Acero de color, acero galvanizado
|
|
Ancho del material
|
1220 mm o en forma de perfil
|
|
Máquina para rodar
|
Estructura del marco
|
Cuadro 350H
|
|
Estación de rodillos
|
Alrededor de 20-22 estaciones de rodillos
|
|
El eje de rodillo
|
76 mm 45 # Acero sólido, precisión
|
|
Material del eje
|
45# Acero sólido, precisión
|
|
Información de los rodillos.
|
45# acero endurecido cromado
|
|
Transmisión
|
Cadenas de 1 pulgada
|
|
Potencia del motor
|
7.5KW
|
|
Velocidad de salida
|
Aproximadamente 0-12 m/min
|
|
El recorte
|
Tipo de corte
|
Automático hidráulico
|
|
Cuchilla de corte
|
Cr12Mov, dureza entre 60 y 62°C
|
|
Las condiciones de funcionamiento de las máquinas
El sistema
|
Instalación
|
Dentro, fácil de operar
|
|
Motor de la bomba
|
4 kW
|
|
- ¿Qué es eso?
El sistema
|
Control eléctrico
|
PLC de Siemens
|
|
Control de la longitud
|
El codificador es Omron
|
|
Tolerancia de longitud
|
± 1,5 mm
|
|
Pantalla táctil
|
Las empresas Siemens
|
2. Lista de máquinas de techado
|
Desenrollador pasivo de 5 T
|
1 juego
|
|
Película de plástico
|
1 juego
|
|
Dispositivo de precorte manual
|
1 juego
|
|
Máquina de moldeado de rollos
|
1 juego
|
|
Máquina de corte hidráulica
|
1 juego
|
|
Cuadro de control del PLC
|
1 unidad
|
|
Estación hidráulica
|
1 unidad
|
|
Tabla de salida pasiva
|
2 unidades
|
|
Cubierta de seguridad
|
1 unidad
|
3Dibujo del perfil de la máquina de techado
Se trata de un perfil de forma trapezoidal con costillas fabricado en la planta mediante una laminadora estacionaria a partir de un rollo de acero Ternium Zintro, Ternium Zintro Alum o Ternium Pintro,con una longitud de más de 20 mm,.
La hoja de acero ondulado R72 es un laminado de acero que tiene un perfil trapezoidal que se adapta a una infinidad de construcciones y puede trabajar tanto en el techo como en paredes y cercas.
La hoja R101 es un perfil rectangular con costillas que ofrece una gran resistencia estructural; debido a su perfil trapezoidal, se utiliza como una cubierta de fijación expuesta y fachadas y faldas.Dentro de nuestra gama de chapas de acero corrugado, R101 es quizás el más vendido, ya que se puede adaptar a un número infinito de edificios, entre las aplicaciones en las que se puede utilizar la hoja corrugada R101 están:Almacenes comerciales e industriales, almacenes, centros comerciales, instalaciones deportivas, gimnasios, bares, fábricas y más.
5Aplicaciones
Paredes, techos y faldas de edificios industriales, almacenes y construcciones en general.
Potencia de cobertura de 1008 mm (39,685 pulgadas)
Superelevación: 2,46 cm (0,9685 pulgadas)
Materiales: acero galvanizado, acero Pintro, aluminio e inoxidable.
Longitudes: mínimo 2,44 m y máximo 12 m para facilitar el transporte.
Hojas onduladas, hojas rectangulares, hojas onduladas, hojas R101, hojas galvanizadas, hojas pintro, hojas lisas, hojas zintro, hojas de ternio, hojas de cabezas, villacero y ternio.

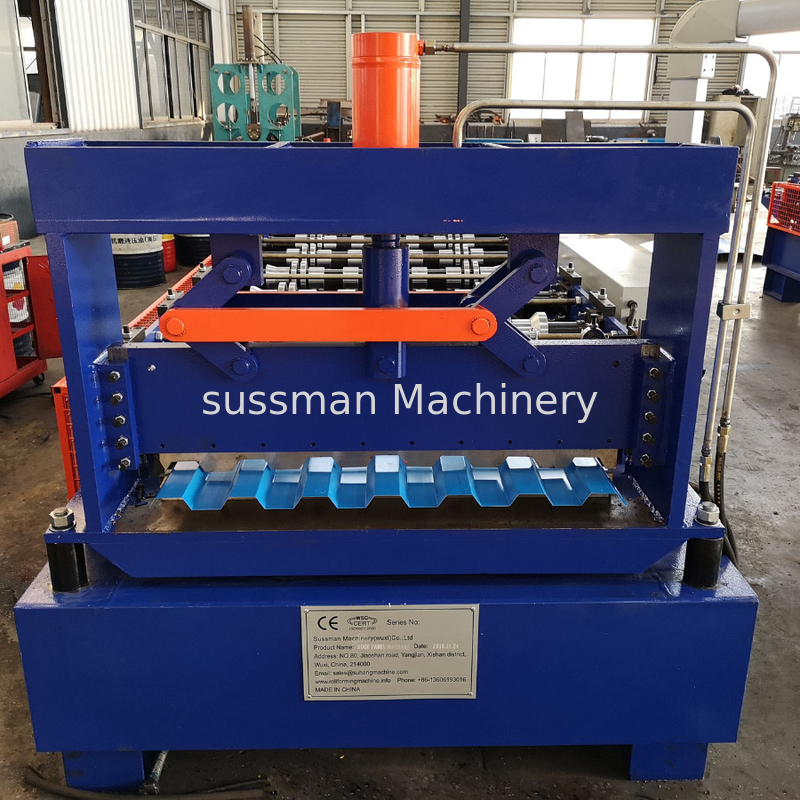

5- La foto de la máquina de techado.
