máquina de embutición Stud y pista
>
|
|
| Lugar de origen | WUXI, CHINA |
| Nombre de la marca | Sussman |
| Certificación | CE, SGS, ISO |
| Número de modelo | RF-ST |
Máquina el enmarcar de acero del indicador de la luz de la máquina del marco de acero cad de C89 LGS
Especificaciones principales
| Artículo | Descripción |
| Decoiler automático | |
| Peso de carga | 2000kgs |
| Diámetro interno de la bobina | φ430~520mm |
| Diámetro externo de la bobina | φ1300mm |
| Anchura de la tira | 100~450m m |
| Grueso de la tira | 0.7~1.2m m |
| Descripción del perfil | |
| Tamaño del perfil de C | 89*41*13m m |
| Rollo que forma la máquina | |
| Dimensión | 5000*1000*1800m m |
| Peso | 3500kgs |
| Grado del rodillo | Material: SKD-11 |
| Técnica de proceso del rodillo | CNC que hace juego, tratamiento térmico HRC58-60 |
| Grado del eje | acero 40Cr |
| Técnica de proceso del eje | CNC que hace juego, apagando y moderando HRC28-32 |
| Dispositivo de perforación | formando hoyuelos con los agujeros del tornillo, agujero del servicio, muesca de la web, muesca del labio, chaflán del final del braguero, macho de estampar, encrespadura |
| Sistema de control | |
| Dispositivo de control | Un ordenador portátil de Lenovo, un interior de la caja de control de los bastidores base de la máquina |
| Software del diseño | Cima BD del AU |
| Dispositivo de impresión de Leaser | Los E.E.U.U. Matthews Leaser Printing Device para el logotipo y la instalación de pintura del espray que indican número |
| Dispositivo teledirigido | El control remoto inalámbrico controla la máquina para volver adelante u o para parar |
| Marca principal | El PLC (uno mismo-desarrollado), retransmisión (Schneider), interruptor de proximidad (Schneider), codifica (Omron) |
| Motor y sistema hydráulico | |
| Motor servo | 5.5kw con el reductor precioso del engranaje |
| Estación hidráulica | 7.5kw, el tanque 200L |
| Tabla del agotamiento | |
| Longitud | 3M con la ayuda pnematic lateral |
| Introducción general | |
| 1. Panel táctil del sistema de Windows. Instrucciones de importación rápidas del NC vía red o interfaz USB. | |
| control de procesos operativos del trabajo 2.Visual | |
| software de 3.Vertex BD | |
| sistema hydráulico de 4.German Bosch Rexroth. Cargamento rápido y descarga de diseño de molde | |
| 5. De alta calidad muere el acero. Vacío que endurece el tratamiento. Acabamiento del centro de máquina del CNC | |
| 6.Built-en la impresora de chorro de tinta sin necesidad de mantenimiento | |
| formación 7.Perfect. Apresto exacto | |
Descripción del equipo
1: Configuración de la máquina
Uncoiler 1 sistema
Rollo que forma el rodillo: 12 grupos
Sistema del sistema de control del PLC 1
Sistema que corta hidráulico: 1 sistema
Tabla de la colección
2: Flujo de proceso de trabajo del perfil de Omega que forma la máquina
Tabla de Formar-perforación de la Corte-colección del alimentar-Dirigir-rollo de la Desenrollar-bobina (si es necesario) -
3: Parámetros técnicos:
: Fuente de alimentación:
380V, 3 fases, 50 herzios (puede ser ajustado según condiciones reales de la fuente de alimentación en los países diferentes)
Poder del motor principal: 7.5KW
Poder de la bomba: 5.5kw
B: Uncoiler:
Diámetro interno: 460-520m m
Diámetro externo: 1300m m
peso de carga: 2T
C: Formación de la parte:
Grueso de alimentación: 0.6-1.2m m
Anchura de alimentación: 50-500m m
Formación de velocidad: 8-12m/min
Cortar la desviación: 10m±2m m
No. de la estación del rodillo: 12 grupos
Material del rodillo: GCr15
Material del eje: Cr40
Diámetro del eje: 42m m
D: Sistema hydráulico:
Presión hydráulica: 10-12 Mpa
Material del cortador: SKD11
E: Sistema de control:
sistema de control Lleno-automático de NC-PLC
Canal de control: Pantalla táctil coloreada

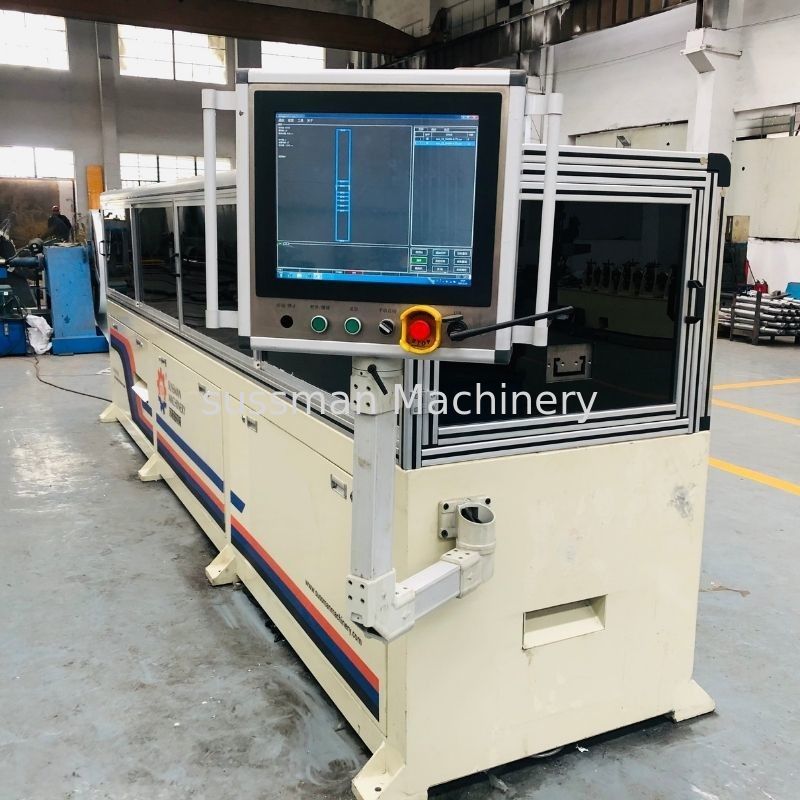

Nuestra foto de la máquina
